N6(Ni200)
材料牌号
N6(Ni200)
Ni201镍带对美国牌号:N4,N6 对应的是ASME II 中的Ni201和Ni200, 即低碳纯镍和普通纯镍(即N4 / Ni201, N6 / Ni200)
镍带执行标准:N4/N6纯镍带生产执行标准GB/T2072-2007
镍带状态:(维氏硬度):硬态(Y),半硬(Y2),1,4硬(Y4),软态(M)
镍带规格:宽带:2~330mm 厚度:0.05~1mm 长度:>=3000mm
镍带纯度:99.95%以上
镍带特性:具有良好的光泽、延展性、可焊性
N4,N6纯镍带的区别:N4,N6的区别是在于C的含量即: 分别低碳纯镍和普通纯镍
N4,N6 对应的是ASME II 中的Ni201和Ni200, 即低碳纯镍和普通纯镍(即N4 / Ni201, N6 / Ni200)
N4 Ni%=99.9%, C%=0.01%Max,
N6 Ni%=99.5%-99.6% C%=0.10%Max
纯镍的耐腐蚀性能
纯镍特别能耐碱的腐蚀,不论在高温或熔融的碱中都比较稳定,所以主要用于制碱工业。在常温下镍在海水和盐类溶液及有机介质(如脂肪酸、酚、醇等)中极为稳定。不耐无机酸腐蚀,在醋酸和蚁酸中也不稳定。
纯镍是种银白色金属,由于具冇优良的耐蚀性,较高的电真空性能和电磁控制性能,广泛应用于化工、机械电子,食品等方面。纯镍具有优良的焊接性能和加工性能。镍及镍合金W加工成管棒线板带箔材产品。
N6是工业上应用最广泛的材料,它具有很好的机械性能,在许多腐蚀环境中具有优良的耐蚀性能,特别耐烧碱的腐蚀。
镍的耐腐蚀性能
1、镍在露天下镍表面形成极致密和坚固的保护膜。
2、在有二氧化硫和硫化富的空气中、镍的腐蚀速度为0.001〜0.001臺米/年,在海洋大气下为0. 0001-0. 00013亳米/年,在农村地区为0. 00003〜0.00013毫米/年,在天然淡水中为0. 003亳米/年,在海水中为 0. 13毫米/年。
3、蒸气冷凝水对镍的影响很小。但冷凝水被空气和一.氧化碳饱和时(30%空气和70%C02),在120°C腐蚀速度高达0. 22毫米/年。
4、无机酸,特别是硝酸和亚硝酸,对镍的作用极强烈。碳酸盐,硝酸盐,硫酸盐,氯化物和醋酸的碱性和中性溶液对镍影响极小,腐蚀 速率为0.013亳米/年,但这些盐类的酸性溶液与镍反应强烈,达到1亳米/年。
5、在苛性碱溶液中,由于線表而形成坚固的保护膜,甚至在高温下也极穏定(0. 01-0. 003毫米/年)。
6、镍在无水氨气中不腐蚀,在10%以上的浓氨溶液中和有空气存在的条件下,镍的腐蚀显著。

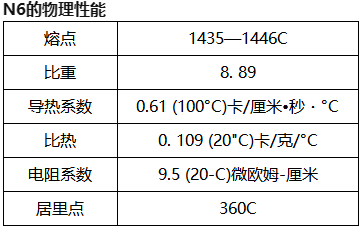

镍及镍合金加工材的性能指标

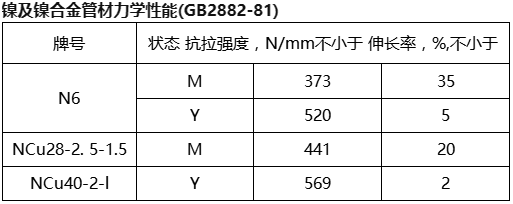

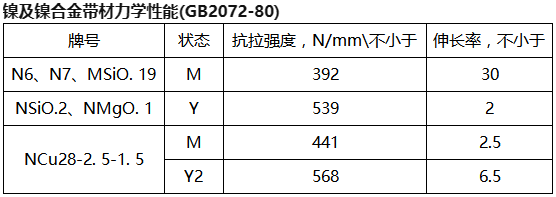

镍及镍合金带材力学性能(GB2072-80) 镍及镍合金管材力学性能(GB2882-81)
镍及镍铜合金棒材室温纵向力学性能(GB4435-84)
镍及镍合金线性能(GB3H3、3120、3121-82)

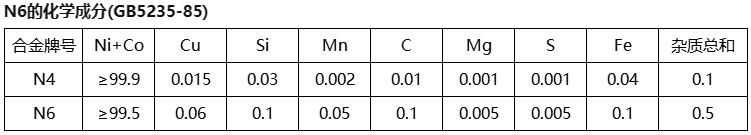

镍及镍合金牌号及化学成份(GB5235-85)
