高温合金GH3039
材料牌号
GH3039
GH3039为单相奥氏体型固溶强化合金，在800℃以下具有中等的热强性和良好的热疲劳性能，1000℃以下抗氧化性能良好。长期使用组织稳定，还具有良好的冷成形性和焊接性能。适宜于850℃以下长期使用的航空发动机燃烧室和加力燃烧室零部件。该合金可以生产板材、棒材、丝材、管材和锻件。
GH3039技术标准
GJB 1952-1994《航空用高温合金冷轧薄板规范》
GJB 2297-1995《航空用高温合金冷拔（轧）无缝管规范》
GJB 2612-1996《航空用高温合金冷拉丝材规范》
GJB 3165-1998《航空承力件用高温合金热轧和锻制棒材规范》
GJB 3317-1998《航空用高温合金热轧板规范》
GJB 3318-1998《航空用高温合金冷轧带材规范》
GB/T15062-1994《一般用途高温合金管》

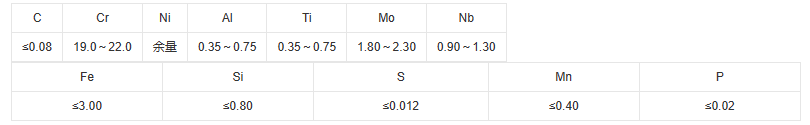

GH3039化学成分
工艺性能要求
1、该合金具有良好的热加工工艺塑性，变形性能良好。锻造加热温度1170℃，终锻900℃。
2、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。
3、合金可以用氩弧焊、点焊或缝焊方法焊接，其焊接性能优良，氩弧焊裂纹倾向性小。
4、热处理后，零件表面氧化皮可用吹砂或酸洗方法清除。
上一篇：高温合金GH3030
下一篇：高温合金GH3044
